SMT 2K Potting Machine Adatta per la confezione di componenti elettronici CNC Ab sensore Dispensing Machine Dispensing Machine Dispenser auto
Offriamo una dosatrice automatica per la disgasatura, la proporzionalizzazione, la miscelazione e la dosatura ad alta precisione di due resine componenti (epossidica, poliuretano, silicone...) nell'ambiente atmosferico.

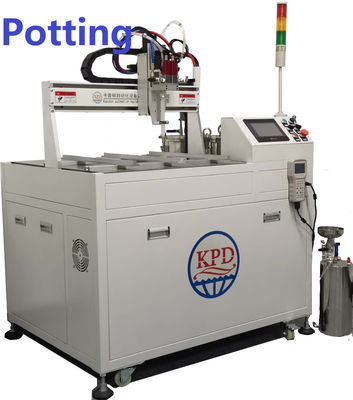

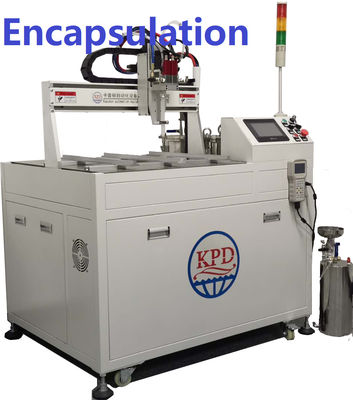

Immagine della macchina
Principio di funzionamento della macchina
I materiali composti A e B sono conservati in due serbatoi separati.scaricare materiale separatamente dalle vasche A e BIl liquido A e il liquido B si mescolano nell'impianto di miscelazione e vengono distribuiti secondo i dati programmabili.
Caratteristiche principali:
• Caricamento automatico di resina e indurente dalle botti
• La progettazione controllata da un servomotore garantisce un'accelerazione fluida, ha la capacità di muoversi con precisione per evitare tiramenti
• Sensore di livello di qualità del materiale ad alto e basso livello nei serbatoi
• La funzione di dosaggio automatico consente all'operatore di fare una pausa e di tornare al lavoro.
• Memorizza 99 diversi programmi caricati
• La quantità e la velocità di dosaggio possono essere regolate con precisione sullo schermo touch da 7'.
• Programmazione facile e veloce con joystick
• Dopo il funzionamento, un miscelatore statico o un'apparecchiatura di pulizia dinamica impediscono lo spreco di miscelatore statico/dinamico.
• riscaldatore di serbatoi a resina, riscaldatore a pompa di misurazione, riscaldatore a tubi a resina
Prameter della macchina
| Modelli: | KPD-500 Macchina automatica multifunzionale per la preparazione della colla |
| Processo appropriato: | Può essere utilizzato come macchina autonoma o con la linea di montaggio originale del cliente per ottenere l'incollaggio on-line. |
| Percentuale di colla: | 101 11 |
| approccio ibrido: | Miscelazione a agitazione dinamica/statica |
| Colpo di macchina: | 500x500x100 mm |
| velocità | Asse X,Y 400 mm/s |
| accurato | ± 0,05 mm |
| Programmazione: | 999 |
| Programmatore | Programmazione didattica |
| metrologici: | Pompe di misurazione ad alta precisione |
| metodo di controllo: | PLC+touchscreen |
| metodo di input: | Touchscreen + pulsanti + IO |
| Materiale: | Saldatura di tubi quadrati industriali + lega 6061 + lamiera laminata a freddo |
| Dimensione del tamburo: | Un barile 30L, B barile 10L (può essere personalizzato) |
| Dimensioni esterne: | 1100×1350 X1600 mm |
| Flusso della gomma: | 1 ‰ 80 g/5 sec (disponibile un volume di colla grande su misura) |
| Trajetoria: | Punteggi, camminare in linea retta, curve, disegnare cerchi, archi, quadrati e altre forme irregolari. |
| Tensione di alimentazione: | AC220V/50HZ |
Opzioni:
• Disponibilità con ugello di dozzatura o mixer statico/mixer dinamico
• Resina costante o variabile:ratio di miscelazione dei temperanti
• Confezionamento in vaso con un solo o più distributori
• ugello di dosaggio fisso o mobile (distribuzione)
(movimento o interpolazione dell'asse X-Y-Z)
• Caricamento e scarico automatici dei vassoi
• Capacità di dosare diverse quantità di materie prime in diversi punti in un unico programma
• Automazione: forno di pre-riscaldamento e di raffreddamento con trasportatore
• Serbatoi di disgasamento supplementari per una produzione ininterrotta
Pompe di dosaggio
• Molto precisi anche a volumi molto bassi
• Un rapporto di miscelazione costante garantisce un dosaggio impeccabile
• Le pompe di misurazione garantiscono un minimo di miscele reattiva
• Progettazione a temperatura controllata
• Resistente all'abrasione anche quando riempito di resine di fusione ad alta abrasività e non richiede manutenzione
Agitatore di vasca a vuoto
• Omogenizzazione completa
• Nessuna sedimentazione
• Perfetto disgasamento
Miscelatore statico/miscelatore dinamico
• Perfetta omogeneizzazione senza spazio morto
• resistente all'abrasione e a bassa manutenzione
• Progettazione a temperatura controllata
• Assicura la viscosità ottimale dei composti reattivi a temperatura costante
• Offre una durata di vita molto lunga con un sistema di pulizia chiuso
Specifiche tecniche
Pompa a vuoto a 1mbar
Motore di movimento dell'ugello: servomotore CA asse X,Y,Z lineare
Distanze di movimento dell'ugelloX:700mm, Y:700mm, Z:100mm
Sistema di controlloPLC
Fornitura di alimentazioneTriplice fase 220V +/-10%, 50 / 60Hz
Pressione dell'aria6 bar
Dispositivo tattile da 7 pollici
Dimensioni del barile: 10L, 25L, 40L per opzionale

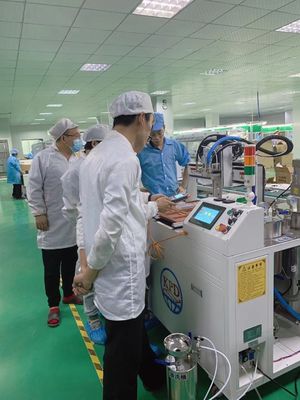

Applicazione delle macchine nell'industria
Applicazioni:
Confezionamento e isolamentoComponenti elettronici, schede PCB, condensatori, alimentatori, trasformatori, bobine d'accensione, sensori inversi, circuiti, prodotti filtranti, parti subacquee, zavorra elettronica, parti aeronautiche,parti aerospaziali....
Distribuzione e somministrazione:Strisce a LED, lampada a LED, lampadina a LED, alluminio, schermo a LED, modulo di visualizzazione, parti mediche, liquido medico di riempimento....
Bonding&doming: schermo LCD, adesivo LOCA, plastica ABS, diversi tipi di adesivi, distintivo, chiavi da chiave, souvenir, arte, cornice fotografica e altre grafiche artistiche... trasformatore, capacitanza, modulo di alimentazione,piastra di regolazione , modulo di protezione, generatore, pacchetto di pressione, relè soli, indicatore di guasto, sensori, scatola di giunzione, frizione, filtro d' onda, contatore d' acqua, copertura della barca, raddrizzatore e così via..
Modello di colla adatto
1K e poliuretani a 2 componenti, epossidi, acrilici, siliconi, materiali per il curing a temperatura, umidità e UV. Materiali per la confezione a due componenti, materiali composti a 2 parti, materiali composti a parte AB ,2K siliconi, 2K resine epossidiche, bi-componente PU, Ployerster, poliuretano, materiali UV e così via
